DB、DBZ型单线干油泵及装置(10MPa)JB2306-78
|
一、概述
DB-63 型单线干油泵适用于润滑频率较低、公称压力为10MPa、润滑点在80 点以下的单线小型干油集中润滑系统中，通过片式给油器向各润滑点供送润滑脂。
DBZ-63型单线干油泵适用于润滑周期较长或者设备较分散的润滑点，通过注油枪直接加注润滑脂，特别适用于港口码头的运输机械设备。
|
|
|
二、技术参数
型号 |
公称压力MPa |
给油量ml/次 |
贮油器容积l |
柱塞直径mm |
柱塞直径mm |
柱塞数量 |
电动机机 |
重量kg |
型号 |
功率 |
转速r/min |
DB-63 |
10 |
63 |
8 |
8 |
4 |
4 |
A06324 |
0.25 |
1400 |
23 |
DBZ-63 |
52 |
使用介质为锥入度250～350(25℃，150g)1/10mm的润滑脂(NLGI0#-2#)。 |
| |

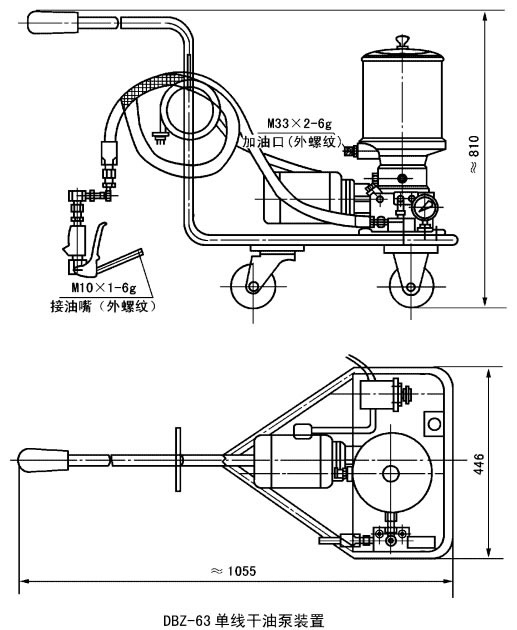

| 三、 外形尺寸 |
|
|
 |
| |
| 四、型号标注说明 |
 |
| |
| 五、使用说明 |
1、该型单线干油泵应安装在环境温度合适，灰尘少，便于补脂、调整、检查、推护保养等都方便的场合。
2、使用前先向减速箱内加入1升50号机械油。
3、向贮油器内补脂必须使用SJB-D60型手动加油泵或DJB-200型电动加油泵，从贮油器的加油口加入，当贮油器内无润滑脂时严禁启动干油泵。
4、按电机风叶罩壳上旋向进行电机接线，不得反转。
5、加油口的过滤网应定期清洗。
6、泵体上的调压阀，可以在0～10MPa范围内任意调节，在使用时不允许超过泵的公称压力10MPa。
7、当泵发生压力波动，供油不正常时，可拧开泵体上的放气螺丝，待空气排出，润滑脂正常向外溢出即可拧紧放气螺丝。
8、单线干油泵应经常保持清洁，严禁揭盖补脂以免脏物进入泵体内，影响正常工作。 |
| |
|
|
|
|
|
